產品描述
概述

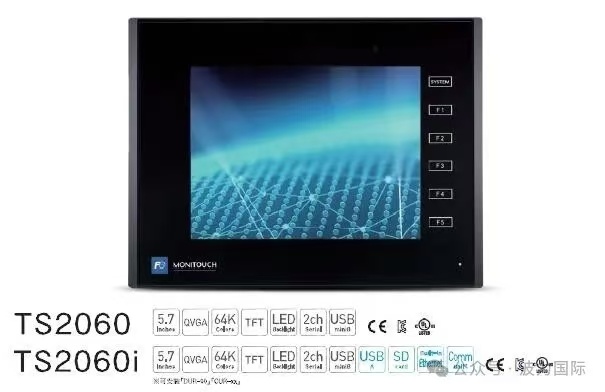

TS2060 系列是富士推出的一款高性能人機界面產品，適用于多種工業場景，為用戶提供便捷的操作和監控界面。
外觀與安裝3
- 尺寸：整體尺寸為 182.5mm×138.8mm×45.8mm，面板開孔尺寸為 174.0（-0，+0.5）mm×131.0（-0，+0.5）mm。
- 顏色：黑色。
- 安裝方式：面板安裝。
- 防護等級：前面板符合 IP65 防護等級（安裝防水墊圈時）， rear cover 為 IP20。
電氣特性3
- 電源：額定電壓 24V DC，允許電壓范圍 24V DC±10%，允許瞬間斷電 1ms 以內，最大功耗 13W 或以下。
- 絕緣電阻：直流外部端子與 FG 之間為 500V DC、10MΩ 或以上。
環境適應性3
- 工作溫度：0℃~+50℃。
- 工作濕度：85% RH 或以下（無結露），濕球溫度應在 39℃或以下。
- 操作海拔：2000 米或以下。
- 存儲溫度：-10℃~60℃。
- 存儲濕度：85% RH 或以下（無結露）。

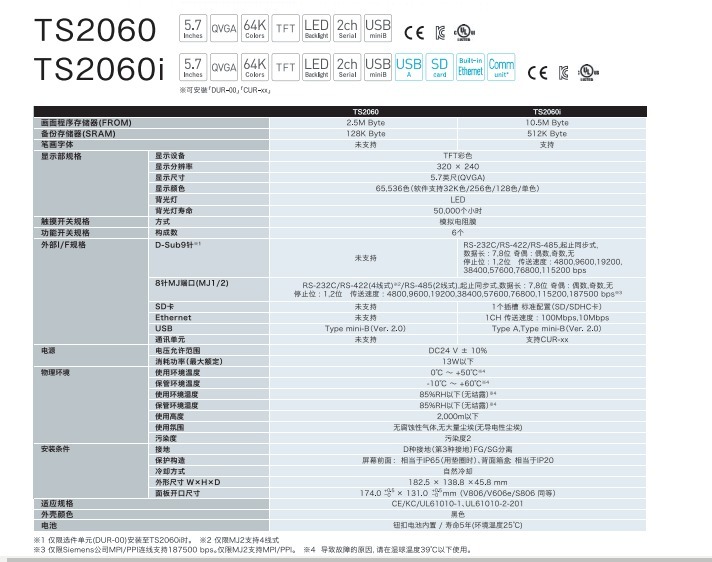

性能參數3
- 屏幕：5.7 英寸 TFT 彩色顯示屏，分辨率 320×240，可顯示 65536 種顏色，也可通過軟件配置選擇 32k/256/128 / 單色顯示。
- 背光燈：LED，壽命 50000 小時。
- 觸摸開關：模擬電阻膜式。
- 功能開關：6 個。
- 內存：屏幕程序內存 2.5MB，備份內存（SRAM）128KB。
- 通訊接口：D - sub 9 針接口 ×2，支持 RS - 232C/RS - 422/485 異步通訊，數據長度 7、8 位，奇偶校驗位為偶、奇、無，停止位 1、2 位，波特率 4800、9600、19200、38400、57600、76800bps。
產品功能1
- 顯示功能：可應對 32768 種顏色顯示，顯示效果逼真。
- AV 功能：錄像輸入功能（選件單元、高功能產品），可連接 4 臺錄像機同時進行 4 個頻道顯示，還可進行 16 分畫面連續靜止顯示；模擬 RGB 輸入輸出功能（選件單元、限于高功能產品）；聲音 WAV 文件播放功能（選件單元、限于高功能產品）。
- 存儲功能：可標準應對存儲卡（CF），具有數據錄入、可讀數據儲存、各種文件保存功能，還支持多語言切換功能，可進行 8 種語言切換顯示。
- 網絡功能：標準配備 Ethernet 功能（高功能產品），可將 CF 卡中存放的 HTML 文件在 LAN 上的電腦顯示器中顯示，實現對 PLC 等的數據遠程監控；E - mail 送信功能（高功能產品），可將機械等的異常情況經由 LAN 上的郵件主機發送到手提電話上。
- 其他功能：PLC2Way 功能，可同時連接同一廠家不同型號或不同廠家的 2 臺 PLC，充當 PLC 之間的通道；強化動畫功能；亮度調整功能。
通訊能力1
- 可直接與富士、三菱、歐姆龍、松下、西門子、AB、GE 等近 30 個廠家的 100 多種 PLC 通訊。
- 可直接與計算機、單片機等通訊，帶打印機接口（并行 / 串行）。
- 可直接連接富士 G11、P11、E11 及 6000V 高壓變頻器，一臺 POD 可同時與多臺變頻器通訊。

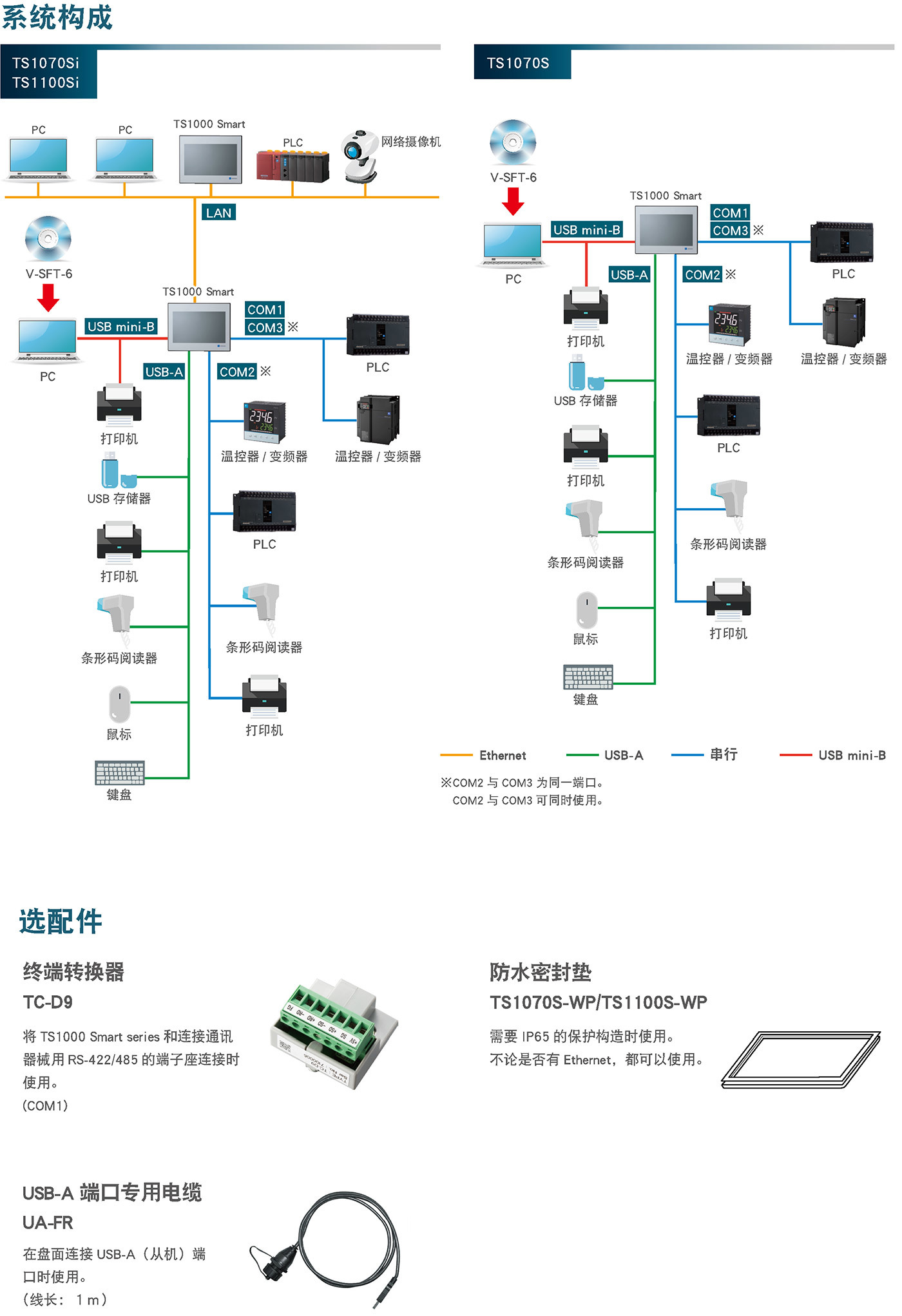

- 可進行多重連接，一臺 POD 可帶多臺 PLC，一臺 PLC 可帶多臺 POD，一臺 POD 可以同時與不同廠家的 PLC 通訊（目前限 FUJI、OMRON、三菱、夏普）。
- 可直接連接 FUJI 溫控表，最多可連接 31 臺。
- 網絡功能強大，可以上掛以太網、PROFIBUS - DP、CC - LINK、T - LINK、SX 總線等，而且可以和具有 MODBUS 功能任意設備通訊。
